Conexión eléctrica del robot
En esta etapa deberás ser muy cuidadoso: es
03
momento de realizar todas las conexiones.
Para que la forma de conectar todo quede
más clara, lo dividiremos en partes. No vayas a
espantarte si cuando pasemos de un componente
a otro no mencionamos el cableado anterior.
Materiales:
Con esto en mente, ¡a empezar a armar!
Desarrollo del experimento:
• Robot ya armado

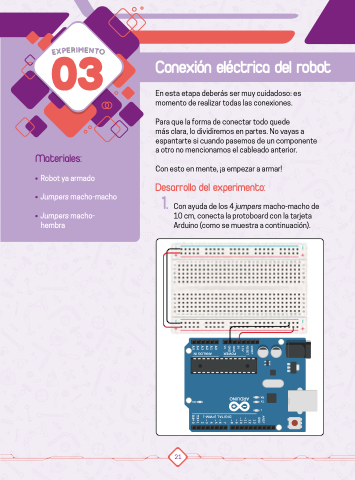

1. Con ayuda de los 4 jumpers macho-macho de
• Jumpers macho-macho
10 cm, conecta la protoboard con la tarjeta
• Jumpers macho-
Arduino (como se muestra a continuación).
hembra
