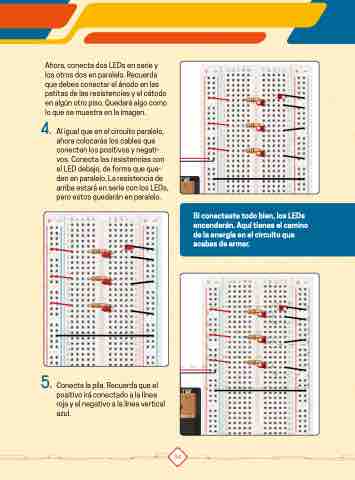

Ahora, conecta dos LEDs en serie y
los otros dos en paralelo. Recuerda
que debes conectar el ánodo en las
patitas de las resistencias y el cátodo
4. en algún otro piso. Quedará algo como
lo que se muestra en la imagen.
Al igual que en el circuito paralelo,
ahora colocarás los cables que
conecten los positivos y negati-
vos. Conecta las resistencias con
el LED debajo, de forma que que-
den en paralelo. La resistencia de
arriba estará en serie con los LEDs,
pero estos quedarán en paralelo.
Si conectaste todo bien, los LEDs
encenderán. Aquí tienes el camino
de la energía en el circuito que
acabas de armar.
5. Conecta la pila. Recuerda que el
positivo irá conectado a la línea
roja y el negativo a la línea vertical
azul.
