03 Materiales:
• Protoboard
• 4 LEDs
• 3 resistencias de 330 Ω
• Portapilas sin plug
• 1 pila 9V
• 8 jumpers macho-macho

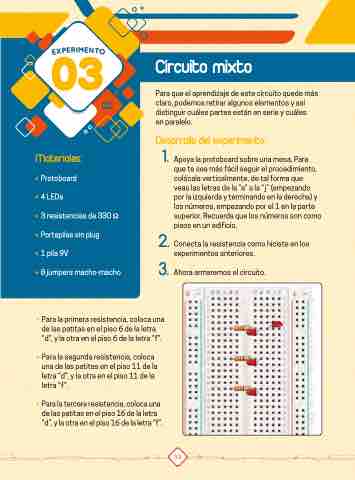

Circuito mixto
Para que el aprendizaje de este circuito quede más
claro, podemos retirar algunos elementos y así
distinguir cuáles partes están en serie y cuáles
en paralelo.
Desarrollo del experimento:
1. Apoya la protoboard sobre una mesa. Para
que te sea más fácil seguir el procedimiento,
colócala verticalmente, de tal forma que
veas las letras de la “a” a la “j” (empezando
por la izquierda y terminando en la derecha) y
los números, empezando por el 1 en la parte
superior. Recuerda que los números son como
pisos en un edificio.
2. Conecta la resistencia como hiciste en los
experimentos anteriores.
3. Ahora armaremos el circuito.
• Para la primera resistencia, coloca una
de las patitas en el piso 6 de la letra
“d”, y la otra en el piso 6 de la letra “f”.
• Para la segunda resistencia, coloca
una de las patitas en el piso 11 de la
letra “d”, y la otra en el piso 11 de la
letra “f”.
• Para la tercera resistencia, coloca una
de las patitas en el piso 16 de la letra
“d”, y la otra en el piso 16 de la letra “f”.
