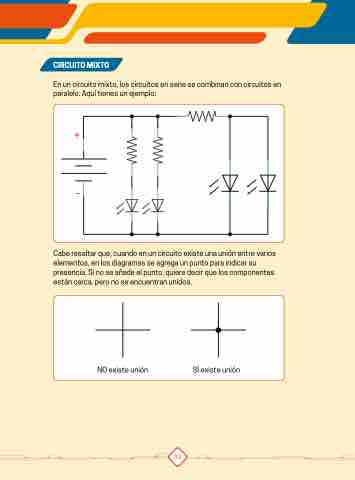

CIRCUITO MIXTO
En un circuito mixto, los circuitos en serie se combinan con circuitos en
paralelo. Aquí tienes un ejemplo:
+
+
Cabe resaltar que, cuando en un circuito existe una unión entre varios
elementos, en los diagramas se agrega un punto para indicar su
presencia. Si no se añade el punto, quiere decir que los componentes
están cerca, pero no se encuentran unidos.
NO existe unión SÍ existe unión
NO existe unión SÍ existe unión
