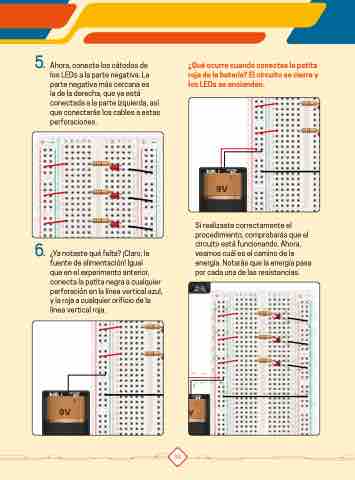

5. 6. Resistencia 3
Ahora, conecta los cátodos de
los LEDs a la parte negativa. La
parte negativa más cercana es
la de la derecha, que ya está
conectada a la parte izquierda, así
que conectarás los cables a estas
perforaciones.
¿Qué ocurre cuando conectas la patita
roja de la batería? El circuito se cierra y
los LEDs se encienden.
Si realizaste correctamente el
procedimiento, comprobarás que el
circuito está funcionando. Ahora,
¿Ya notaste qué falta? ¡Claro, la
fuente de alimentación! Igual
que en el experimento anterior,
conecta la patita negra a cualquier
perforación en la línea vertical azul,
y la roja a cualquier orificio de la
línea vertical roja.
veamos cuál es el camino de la
energía. Notarás que la energía pasa
por cada una de las resistencias.
