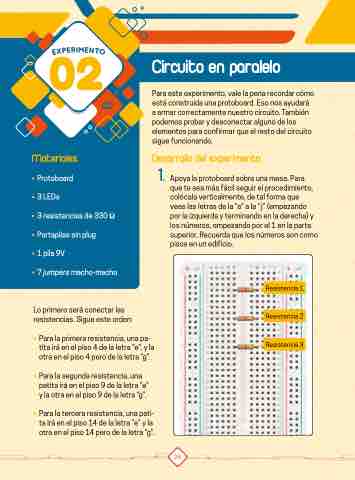

02 Circuito en paralelo
Para este experimento, vale la pena recordar cómo
está construida una protoboard. Eso nos ayudará
a armar correctamente nuestro circuito. También
podemos probar y desconectar alguno de los
elementos para confirmar que el resto del circuito
sigue funcionando.
Materiales:
• Protoboard
• 3 LEDs
• 3 resistencias de 330 Ω
• Portapilas sin plug
• 1 pila 9V
• 7 jumpers macho-macho
Desarrollo del experimento:
1. Apoya la protoboard sobre una mesa. Para
que te sea más fácil seguir el procedimiento,
colócala verticalmente, de tal forma que
veas las letras de la “a” a la “j” (empezando
por la izquierda y terminando en la derecha) y
los números, empezando por el 1 en la parte
superior. Recuerda que los números son como
pisos en un edificio.
Resistencia 1
Lo primero será conectar las
resistencias. Sigue este orden:
• Para la primera resistencia, una pa-
tita irá en el piso 4 de la letra “e”, y la
otra en el piso 4 pero de la letra “g”.
• Para la segunda resistencia, una
patita irá en el piso 9 de la letra “e”
y la otra en el piso 9 de la letra “g”.
• Para la tercera resistencia, una pati-
ta irá en el piso 14 de la letra “e” y la
otra en el piso 14 pero de la letra “g”.
Resistencia 2
Resistencia 3
