Como la resistencia está conectada en serie con los LEDs, al
desconectarla se interrumpe el flujo de energía y por eso no
encienden. Haz la prueba desconectando cables, otras resistencias
o los LEDs mismos. De esta forma, entenderás cómo se encuentran
conectados los elementos.

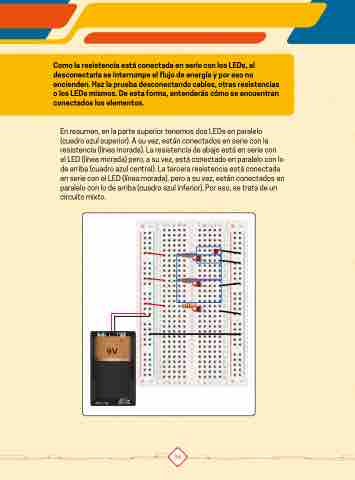

En resumen, en la parte superior tenemos dos LEDs en paralelo
(cuadro azul superior). A su vez, están conectados en serie con la
resistencia (línea morada). La resistencia de abajo está en serie con
el LED (línea morada) pero, a su vez, está conectado en paralelo con lo
de arriba (cuadro azul central). La tercera resistencia está conectada
en serie con el LED (línea morada), pero a su vez, están conectados en
paralelo con lo de arriba (cuadro azul inferior). Por eso, se trata de un
circuito mixto.
