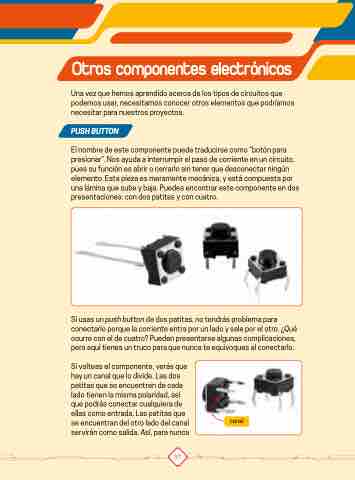

Page 39 - Electronica
P. 39
Otros componentes electrónicos
Una vez que hemos aprendido acerca de los tipos de circuitos que
podemos usar, necesitamos conocer otros elementos que podríamos
necesitar para nuestros proyectos.
PUSH BUTTON
El nombre de este componente puede traducirse como “botón para
presionar”. Nos ayuda a interrumpir el paso de corriente en un circuito,
pues su función es abrir o cerrarlo sin tener que desconectar ningún
elemento. Esta pieza es meramente mecánica, y está compuesta por
una lámina que sube y baja. Puedes encontrar este componente en dos
presentaciones: con dos patitas y con cuatro.
Si usas un push button de dos patitas, no tendrás problema para
conectarlo porque la corriente entra por un lado y sale por el otro. ¿Qué
ocurre con el de cuatro? Pueden presentarse algunas complicaciones,
pero aquí tienes un truco para que nunca te equivoques al conectarlo.
Si volteas el componente, verás que
hay un canal que lo divide. Las dos
patitas que se encuentren de cada
lado tienen la misma polaridad, así
que podrás conectar cualquiera de
ellas como entrada. Las patitas que
se encuentran del otro lado del canal
servirán como salida. Así, para nunca
canal
37
