01

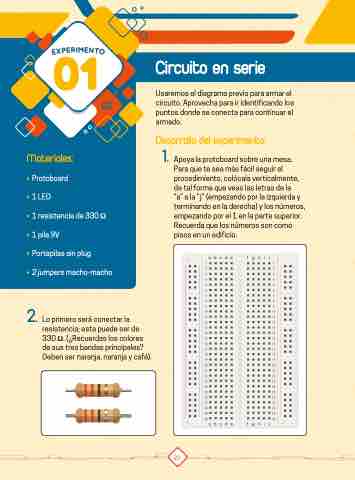

Circuito en serie
Usaremos el diagrama previo para armar el
circuito. Aprovecha para ir identificando los
puntos donde se conecta para continuar el
armado.
Materiales:
• Protoboard
• 1 LED
• 1 resistencia de 330 Ω
• 1 pila 9V
Desarrollo del experimento:
1. Apoya la protoboard sobre una mesa.
Para que te sea más fácil seguir el
procedimiento, colócala verticalmente,
de tal forma que veas las letras de la
“a” a la “j” (empezando por la izquierda y
terminando en la derecha) y los números,
empezando por el 1 en la parte superior.
Recuerda que los números son como
pisos en un edificio.
• Portapilas sin plug
a b c d e f g h i j
• 2 jumpers macho-macho
2. Lo primero será conectar la
resistencia; esta puede ser de
330 Ω. (¿Recuerdas los colores
de sus tres bandas principales?
Deben ser naranja, naranja y café).
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
a b c d e f g h i j
