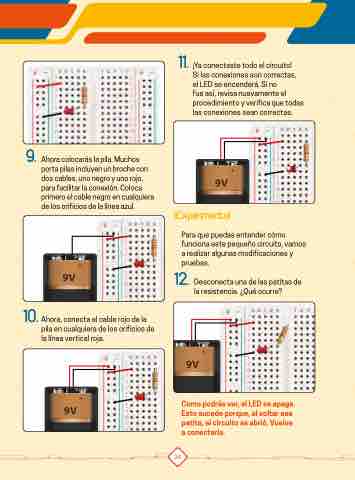

9. Ahora colocarás la pila. Muchos
porta pilas incluyen un broche con
dos cables, uno negro y uno rojo,
para facilitar la conexión. Coloca
primero el cable negro en cualquiera
de los orificios de la línea azul.
10. Ahora, conecta el cable rojo de la
pila en cualquiera de los orificios de
la línea vertical roja.
11. ¡Ya conectaste todo el circuito!
Si las conexiones son correctas,
el LED se encenderá. Si no
fue así, revisa nuevamente el
procedimiento y verifica que todas
las conexiones sean correctas.
¡Experimenta!
Para que puedas entender cómo
12. funciona este pequeño circuito, vamos
a realizar algunas modificaciones y
pruebas.
Desconecta una de las patitas de
la resistencia. ¿Qué ocurre?
Como podrás ver, el LED se apaga.
Esto sucede porque, al soltar esa
patita, el circuito se abrió. Vuelve
a conectarla.
