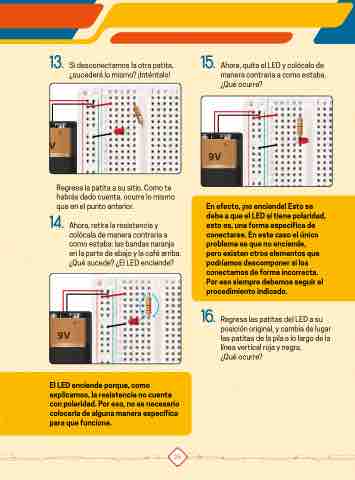

13. Si desconectamos la otra patita,
¿sucederá lo mismo? ¡Inténtalo!
Regresa la patita a su sitio. Como te
habrás dado cuenta, ocurre lo mismo
que en el punto anterior.
14. Ahora, retira la resistencia y
colócala de manera contraria a
como estaba: las bandas naranja
en la parte de abajo y la café arriba.
¿Qué sucede? ¿El LED enciende?
El LED enciende porque, como
explicamos, la resistencia no cuenta
con polaridad. Por eso, no es necesario
colocarla de alguna manera específica
para que funcione.
25
15. Ahora, quita el LED y colócalo de
manera contraria a como estaba.
¿Qué ocurre?
En efecto, ¡no enciende! Esto se
debe a que el LED sí tiene polaridad,
esto es, una forma específica de
conectarse. En este caso el único
16. problema es que no enciende,
pero existen otros elementos que
podríamos descomponer si los
conectamos de forma incorrecta.
Por eso siempre debemos seguir el
procedimiento indicado.
Regresa las patitas del LED a su
posición original, y cambia de lugar
las patitas de la pila a lo largo de la
línea vertical roja y negra.
¿Qué ocurre?
