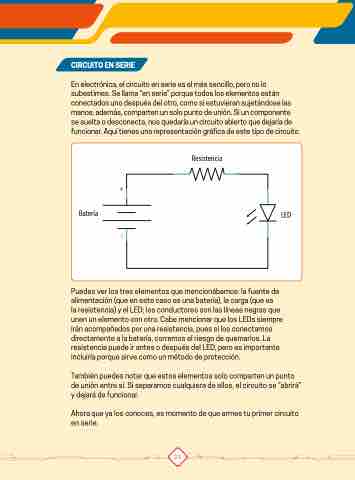

CIRCUITO EN SERIE
En electrónica, el circuito en serie es el más sencillo, pero no lo
subestimes. Se llama “en serie” porque todos los elementos están
conectados uno después del otro, como si estuvieran sujetándose las
manos; además, comparten un solo punto de unión. Si un componente
se suelta o desconecta, nos quedaría un circuito abierto que dejaría de
funcionar. Aquí tienes una representación gráfica de este tipo de circuito.
Resistencia
+
Batería
LED
Puedes ver los tres elementos que mencionábamos: la fuente de
alimentación (que en este caso es una batería), la carga (que es
la resistencia) y el LED; los conductores son las líneas negras que
unen un elemento con otro. Cabe mencionar que los LEDs siempre
irán acompañados por una resistencia, pues si los conectamos
directamente a la batería, corremos el riesgo de quemarlos. La
resistencia puede ir antes o después del LED, pero es importante
incluirla porque sirve como un método de protección.
También puedes notar que estos elementos solo comparten un punto
de unión entre sí. Si separamos cualquiera de ellos, el circuito se “abrirá”
y dejará de funcionar.
Ahora que ya los conoces, es momento de que armes tu primer circuito
en serie.
