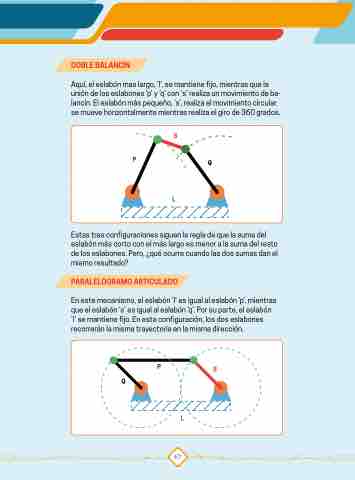

DOBLE BALANCÍN
Aquí, el eslabón mas largo, ‘l’, se mantiene fijo, mientras que la
unión de los eslabones ‘p’ y ‘q’ con ‘s’ realiza un movimiento de ba-
lancín. El eslabón más pequeño, ‘s’, realiza el movimiento circular:
Doble balancín Paralelogramo
se mueve horizontalmente mientras realiza el giro de 360 grados.
S
ela-balancín Doble manivela
P Q
P
L
L
P Q
Q
L
Q
P
Estas tres configuraciones siguen la regla de que la suma del
S
eslabón más corto con el más largo es menor a la suma del resto
de los eslabones. Pero, ¿qué ocurre cuando las dos sumas dan el
mismo resultado?
PARALELOGRAMO ARTICULADO
le balancín Paralelogramo articulado
En este mecanismo, el eslabón ‘l’ es igual al eslabón ‘p’, mientras
que el eslabón ‘s’ es igual al eslabón ‘q’. Por su parte, el eslabón
‘l’ se mantiene fijo. En esta configuración, los dos eslabones
recorrerán la misma trayectoria en la misma dirección.
