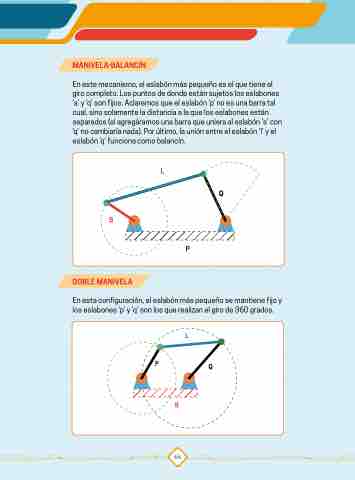

MANIVELA-BALANCÍN
En este mecanismo, el eslabón más pequeño es el que tiene el
giro completo. Los puntos de donde están sujetos los eslabones
‘s’ y ‘q’ son fijos. Aclaremos que el eslabón ‘p’ no es una barra tal
cual, sino solamente la distancia a la que los eslabones están
separados (si agregáramos una barra que uniera al eslabón ‘s’ con
‘q’ no cambiaría nada). Por último, la unión entre el eslabón ‘l’ y el
Manivela-balancín D
eslabón ‘q’ funciona como balancín.
L
Q P
S
P
DOBLE MANIVELA
En esta configuración, el eslabón más pequeño se mantiene fijo y
alancín Doble manivela
Doble balancín Paralelog
los eslabones ‘p’ y ‘q’ son los que realizan el giro de 360 grados.
L
Q
S
P Q
P Q P
Q
S
P
L
66
