10
Materiales:
• Protoboard
• Portapilas sin plug
• 1 pila 9V
• Circuito integrado L293
• Circuito integrado NE555
• 1 motor
• 2 push buttons
• 2 resistencias de 220 Ω
• 1 resistencia de 1K Ω
• Capacitor electrolítico 47
micro faradios
• 2 diodos
L293D • Potenciómetro de 10K Ω
• 27 jumpers macho-macho

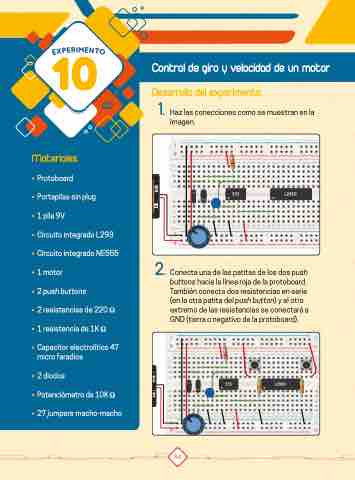

Control de giro y velocidad de un motor
Desarrollo del experimento:
1. Haz las conecciones como se muestran en la
imagen.
555 L293D
2. Conecta una de las patitas de los dos push
buttons hacia la línea roja de la protoboard.
También conecta dos resistencias en serie
(en la otra patita del push button) y el otro
extremo de las resistencias se conectará a
GND (tierra o negativo de la protoboard).
555 L293D
555 L293D
