L293D L293D
5. 6. 7. 555 L293D

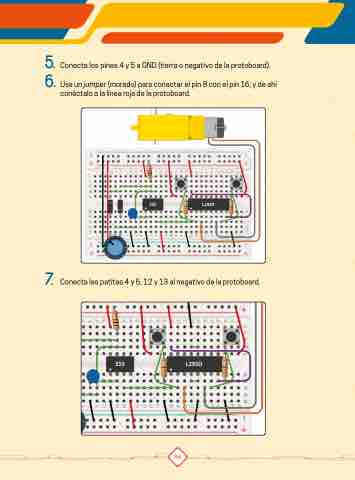

Conecta los pines 4 y 5 a GND (tierra o negativo de la protoboard).
Usa un jumper (morado) para conectar el pin 8 con el pin 16, y de ahí
conéctalo a la línea roja de la protoboard.
555 L293D
555 L293D
Conecta las patitas 4 y 5, 12 y 13 al negativo de la protoboard.
555 L293D
