P. 59

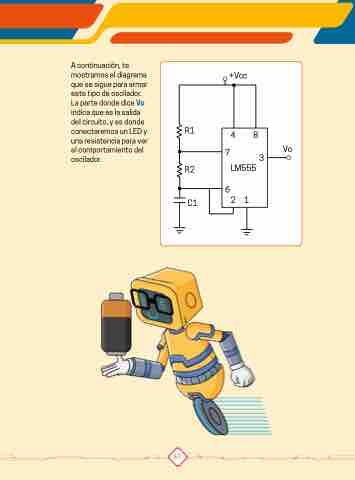

A continuación, te
mostramos el diagrama
que se sigue para armar
este tipo de oscilador.
La parte donde dice Vo
indica que es la salida
del circuito, y es donde
conectaremos un LED y
una resistencia para ver
el comportamiento del
oscilador.
R1
R2
C1
57
+Vcc
4
8
7 3
LM555
6
2 1
Vo
