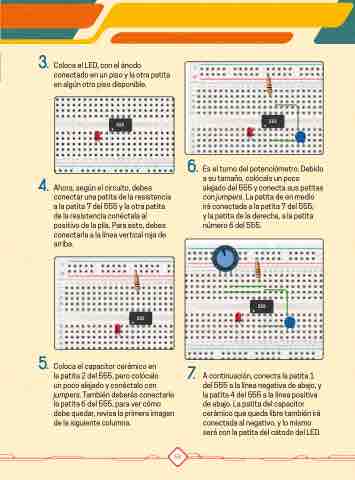

3. Coloca el LED, con el ánodo
conectado en un piso y la otra patita
en algún otro piso disponible.
555 555
555 555
555 555
6. 4. Ahora, según el circuito, debes
conectar una patita de la resistencia
a la patita 7 del 555 y la otra patita
de la resistencia conéctala al
positivo de la pila. Para esto, debes
conectarla a la línea vertical roja de
arriba.
Es el turno del potenciómetro. Debido
a su tamaño, colócalo un poco
alejado del 555 y conecta sus patitas
con jumpers. La patita de en medio
irá conectada a la patita 7 del 555;
y la patita de la derecha, a la patita
número 6 del 555.
555
555
555
555 555
555
5. Coloca el capacitor cerámico en
la patita 2 del 555, pero colócalo
un poco alejado y conéctalo con
jumpers. También deberás conectarle
la patita 6 del 555, para ver cómo
debe quedar, revisa la primera imagen
de la siguiente columna.
7. A continuación, conecta la patita 1
del 555 a la línea negativa de abajo, y
la patita 4 del 555 a la línea positiva
de abajo. La patita del capacitor
cerámico que queda libre también irá
conectada al negativo, y lo mismo
será con la patita del cátodo del LED.
59
