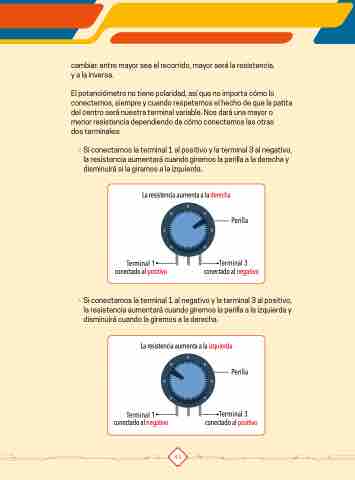

cambiar: entre mayor sea el recorrido, mayor será la resistencia,
y a la inversa.
El potenciómetro no tiene polaridad, así que no importa cómo lo
conectemos, siempre y cuando respetemos el hecho de que la patita
del centro será nuestra terminal variable. Nos dará una mayor o
menor resistencia dependiendo de cómo conectemos las otras
dos terminales:
• Si conectamos la terminal 1 al positivo y la terminal 3 al negativo,
la resistencia aumentará cuando giremos la perilla a la derecha y
disminuirá si la giramos a la izquierda.
La resistencia aumenta a la derecha
Perilla
La resistencia aumenta a la derecha
Terminal 1
conectado al positivo Terminal 3
conectado al negativo
Perilla
La resistencia aumenta a la izquierda
• Si conectamos la terminal 1 al negativo y la terminal 3 al positivo,
la resistencia aumentará cuando giremos la perilla a la izquierda y
Perilla
disminuirá cuando la giremos a la derecha.
Terminal 1
Terminal 3
conectado al positivo conectado al negativo
La resistencia aumenta a la izquierda
Terminal 1
conectado al negativo Terminal 3
conectado al positivo
Perilla
Terminal 1
conectado al negativo Terminal 3
conectado al positivo
