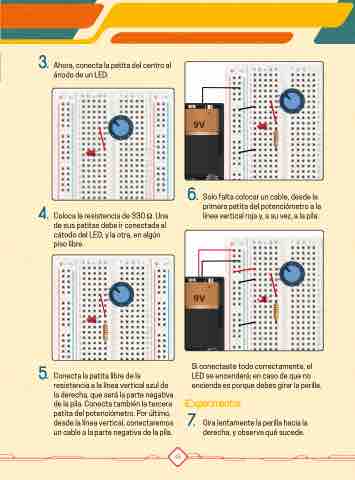

3. 4. 5. Ahora, conecta la patita del centro al
ánodo de un LED.
6. Solo falta colocar un cable, desde la
primera patita del potenciómetro a la
línea vertical roja y, a su vez, a la pila.
Coloca la resistencia de 330 Ω. Una
de sus patitas debe ir conectada al
cátodo del LED, y la otra, en algún
piso libre.
Conecta la patita libre de la
resistencia a la línea vertical azul de
Si conectaste todo correctamente, el
LED se encenderá; en caso de que no
encienda es porque debes girar la perilla.
la derecha, que será la parte negativa
de la pila. Conecta también la tercera
¡Experimenta!
patita del potenciómetro. Por último,
desde la línea vertical, conectaremos
7. Gira lentamente la perilla hacia la
un cable a la parte negativa de la pila.
derecha, y observa qué sucede.
