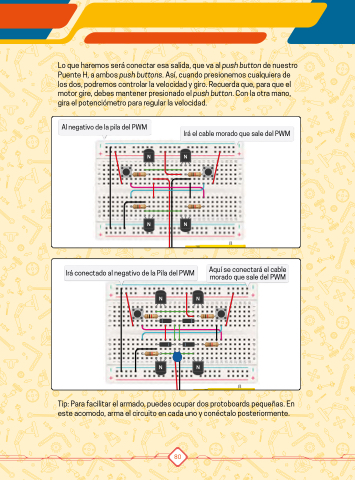

Al negativo de la pila del PWM Irá el cable morado que sale del PWM
Lo que haremos será conectar esa salida, que va al push button de nuestro
Puente H, a ambos push buttons. Así, cuando presionemos cualquiera de
los dos, podremos controlar la velocidad y giro. Recuerda que, para que el
N N
motor gire, debes mantener presionado el push button. Con la otra mano,
gira el potenciómetro para regular la velocidad.
Al negativo de la pila del PWM Irá el cable morado que sale del PWM
N N
N N
N N
Irá conectado al negativo de la Pila del PWM Aquí se conectará el cable
morado que sale del PWM
N N
Irá conectado al negativo de la Pila del PWM Aquí se conectará el cable
morado que sale del PWM
N N
N N
Tip: Para facilitar el armado, puedes ocupar dos protoboards pequeñas. En
este acomodo, arma el circuito en cada uno y conéctalo posteriormente.
N N
