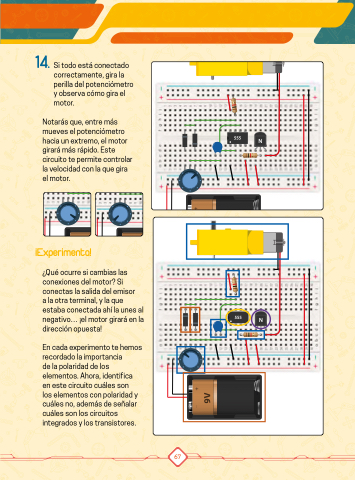

14. Si todo está conectado
correctamente, gira la
perilla del potenciómetro
y observa cómo gira el
motor.
555 N
Notarás que, entre más
mueves el potenciómetro
hacia 555 555 N
un extremo, el motor
N 555 N
girará más rápido. Este
circuito te permite controlar
la velocidad con la que gira
555 N
el motor.
555 N
¡Experimenta!
¿Qué ocurre si cambias las
conexiones del motor? Si
conectas la salida del emisor
a la otra terminal, y la que
estaba conectada ahí la unes al
en la
negativo… ¡el motor girará dirección opuesta!
555 N
En cada experimento te hemos
recordado la importancia
555 N
de la polaridad de los
555 N
elementos. Ahora, identifica
en este circuito cuáles son
555 N
los elementos con polaridad y
cuáles no, además de señalar
cuáles son los circuitos
integrados y los transistores.
67
