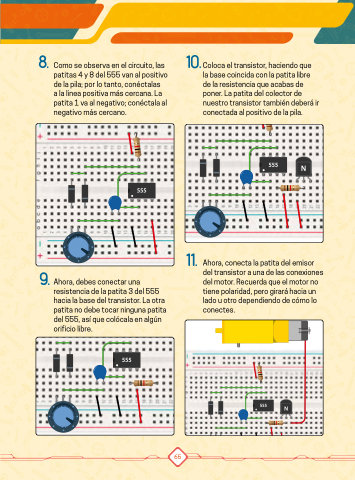

555 8. Como se observa en el circuito, las
patitas 4 y 8 del 555 van al positivo
de la pila; por lo tanto, conéctalas
a la linea positiva más cercana. La
patita 1 va al negativo; conéctala al
negativo más cercano.
10. Coloca el transistor, haciendo que
la base coincida con la patita libre
de la resistencia que acabas de
poner. La patita del colector de
nuestro transistor también deberá ir
conectada al positivo de la pila.
cátodo 555 N
555 555
ánodo
555 N
Muesca
555
11. 9. Ahora, debes conectar una
Ahora, conecta la patita del emisor
del transistor a una de las conexiones
del motor. Recuerda que el motor no
resistencia de la patita 3 del 555
hacia la base del transistor. La otra
patita no debe tocar ninguna patita
del 555, así que colócala en algún
orificio libre.
tiene polaridad, pero girará hacia un
lado u otro dependiendo de cómo lo
conectes.
555
555 N
555 N
555 N
555 N
65
