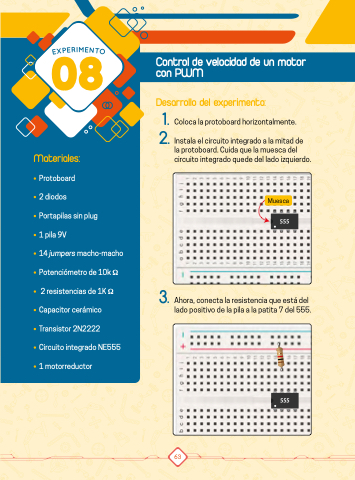

Control de velocidad de un motor
con PWM
Desarrollo del experimento:
1. Coloca la protoboard horizontalmente.
2. Instala el circuito integrado a la mitad de
la protoboard. Cuida que la muesca del
circuito integrado quede del lado izquierdo.
Materiales:
• Protoboard
• 2 diodos
• Portapilas sin plug
• 1 pila 9V
• 14 jumpers macho-macho
• Potenciómetro de 10k Ω
• 2 resistencias de 1K Ω
• Capacitor cerámico
• Transistor 2N2222
• Circuito integrado NE555
• 1 motorreductor
Muesca
Muesca
555
3. Ahora, conecta la resistencia que está del
lado positivo de la pila a la patita 7 del 555.
555 555
555 N
