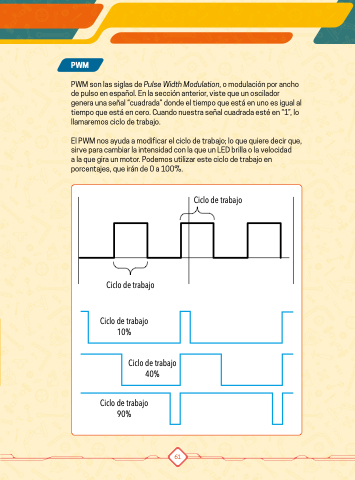

PWM
PWM son las siglas de Pulse Width Modulation, o modulación por ancho
de pulso en español. En la sección anterior, viste que un oscilador
genera una señal “cuadrada” donde el tiempo que está en uno es igual al
tiempo que está en cero. Cuando nuestra señal cuadrada esté en “1”, lo
llamaremos ciclo de trabajo.
El PWM nos ayuda a modificar el ciclo de trabajo; lo que quiere decir que,
sirve para cambiar la intensidad con la que un LED brilla o la velocidad
a la que gira un motor. Podemos utilizar este ciclo de trabajo en
porcentajes, que irán de 0 a 100%.
555
Ciclo de trabajo
555
Ciclo de trabajo
Ciclo de trabajo
10%
Ciclo de trabajo
40%
Ciclo de trabajo
90%
