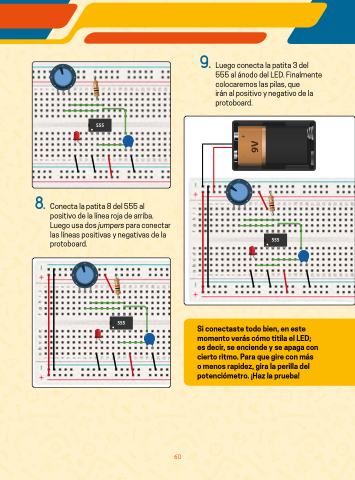

9. Luego conecta la patita 3 del
555 al ánodo del LED. Finalmente
colocaremos las pilas, que
irán al positivo y negativo de la
protoboard.
555 555
555
555
8. Conecta la patita 8 del 555 al
positivo de la línea roja de arriba.
Luego usa dos jumpers para conectar
las líneas positivas y negativas de la
protoboard.
555
555
555
Si conectaste todo bien, en este
momento verás cómo titila el LED;
es decir, se enciende y se apaga con
cierto ritmo. Para que gire con más
o menos rapidez, gira la perilla del
potenciómetro. ¡Haz la prueba!
