P. 60
07
Materiales:
• Protoboard
• Portapilas sin plug
• 1 pila 9V
• 11 jumpers macho-macho
• Potenciómetro de 10k Ω
• 2 resistencias de 1K Ω
• 1 capacitor cerámico
• Circuito integrado 555
• 1 LED

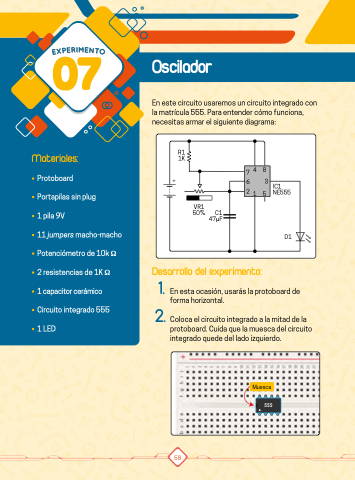

Oscilador
En este circuito usaremos un circuito integrado con
la matrícula 555. Para entender cómo funciona,
necesitas armar el siguiente diagrama:
R1
1K
+
7
6
2
4
1
8
3
5
IC1
NE555
VR1
50%
C1
47µF
D1
Desarrollo del experimento:
1. En esta ocasión, usarás la protoboard de
forma horizontal.
2. Coloca el circuito integrado a la mitad de la
protoboard. Cuida que la muesca del circuito
integrado quede del lado izquierdo.
Muesca
555
58
