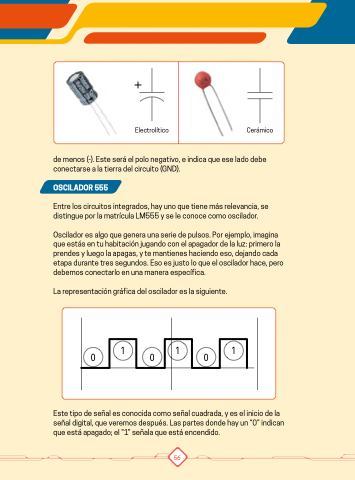

Electrolítico Cerámico
de menos (-). Este será el polo negativo, e indica que ese lado debe
conectarse a la tierra del circuito (GND).
OSCILADOR 555
Entre los circuitos integrados, hay uno que tiene más relevancia, se
distingue por la matrícula LM555 y se le conoce como oscilador.
Oscilador es algo que genera una serie de pulsos. Por ejemplo, imagina
que estás en tu habitación jugando con el apagador de la luz: primero la
prendes y luego la apagas, y te mantienes haciendo eso, dejando cada
etapa durante tres segundos. Eso es justo lo que el oscilador hace, pero
debemos conectarlo en una manera específica.
La representación gráfica del oscilador es la siguiente.
1 1 1
0 0 0
Este tipo de señal es conocida como señal cuadrada, y es el inicio de la
señal digital, que veremos después. Las partes donde hay un “0” indican
que está apagado; el “1” señala que está encendido.
