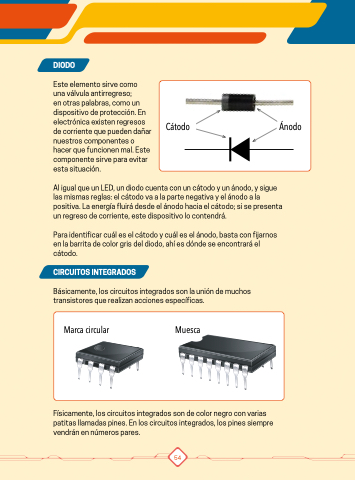

DIODO
Este elemento sirve como
una válvula antirregreso;
en otras palabras, como un
dispositivo de protección. En
electrónica existen regresos
de corriente que pueden dañar
nuestros componentes o
hacer que funcionen mal. Este
componente sirve para evitar
esta situación.
Al igual que un LED, un diodo cuenta con un cátodo y un ánodo, y sigue
las mismas reglas: el cátodo va a la parte negativa y el ánodo a la
positiva. La energía fluirá desde el ánodo hacia el cátodo; si se presenta
un regreso de corriente, este dispositivo lo contendrá.
Para identificar cuál es el cátodo y cuál es el ánodo, basta con fijarnos
en la barrita de color gris del diodo, ahí es dónde se encontrará el
cátodo.
CIRCUITOS INTEGRADOS
Básicamente, los circuitos integrados son la unión de muchos
transistores que realizan acciones específicas.
Cátodo Ánodo
Marca circular Muesca
Físicamente, los circuitos integrados son de color negro con varias
patitas llamadas pines. En los circuitos integrados, los pines siempre
vendrán en números pares.
