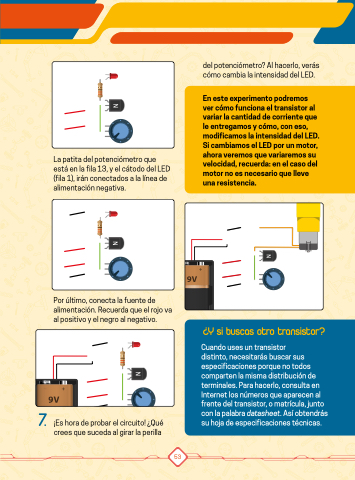

7. del potenciómetro? Al hacerlo, verás
cómo cambia la intensidad del LED.
N
N
En este experimento podremos
N N
La patita del potenciómetro que
está en la fila 13, y el cátodo del LED
(fila 1), irán conectados a la línea de
alimentación negativa.
N
ver cómo funciona el transistor al
variar la cantidad de corriente que
le entregamos y cómo, con eso,
modificamos la intensidad del LED.
Si cambiamos el LED por un motor,
ahora veremos que variaremos su
velocidad, recuerda: en el caso del
motor no es necesario que lleve
una resistencia.
N N
N
N
Por último, conecta la fuente de
alimentación. Recuerda que el rojo va
al positivo y el negro al negativo.
N
¿Y si buscas otro transistor?
Cuando uses un transistor
distinto, necesitarás buscar sus
especificaciones porque no todos
N N
comparten la misma distribución de
terminales. Para hacerlo, consulta en
Internet los números que aparecen al
frente del transistor, o matrícula, junto
¡Es hora de probar el circuito! ¿Qué
crees que suceda al girar la perilla
con la palabra datasheet. Así obtendrás
su hoja de especificaciones técnicas.
