06
Materiales:
• Protoboard
• Portapilas sin plug
• 1 pila 9V
• Transistor 2N2222
• Motor
• 7 jumpers macho-macho
• Potenciómetro de 10K Ω
• Resistencia de 330 Ω
• LED
N

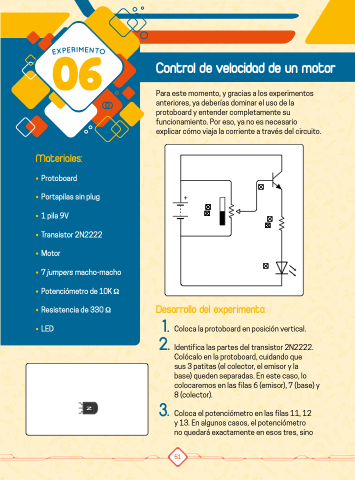

Control de velocidad de un motor
Para este momento, y gracias a los experimentos
anteriores, ya deberías dominar el uso de la
protoboard y entender completamente su
funcionamiento. Por eso, ya no es necesario
explicar cómo viaja la corriente a través del circuito.
+

Desarrollo del experimento:
1. 2. Coloca la protoboard en posición vertical.
Identifica las partes del transistor 2N2222.
Colócalo en la protoboard, cuidando que
sus 3 patitas (el colector, el emisor y la
base) queden separadas. En este caso, lo
colocaremos en las filas 6 (emisor), 7 (base) y
8 (colector).
3. N
Coloca el potenciómetro en las filas 11, 12
y 13. En algunos casos, el potenciómetro
no quedará exactamente en esos tres, sino
N
