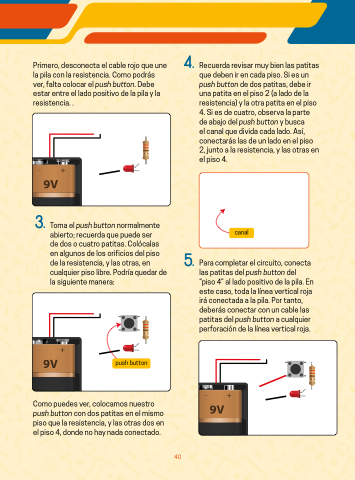

Primero, desconecta el cable rojo que une
la pila con la resistencia. Como podrás
ver, falta colocar el push button. Debe
estar entre el lado positivo de la pila y la
resistencia. .
4. 3. Toma el push button normalmente
abierto; recuerda que puede ser
de dos o cuatro patitas. Colócalas
en algunos de los orificios del piso
de la resistencia, y las otras, en
cualquier piso libre. Podría quedar de
la siguiente manera:
5. push button
Como puedes ver, colocamos nuestro
push button con dos patitas en el mismo
piso que la resistencia, y las otras dos en
el piso 4, donde no hay nada conectado.
40
Recuerda revisar muy bien las patitas
que deben ir en cada piso. Si es un
push button de dos patitas, debe ir
una patita en el piso 2 (a lado de la
resistencia) y la otra patita en el piso
4. Si es de cuatro, observa la parte
de abajo del push button y busca
el canal que divida cada lado. Así,
conectarás las de un lado en el piso
2, junto a la resistencia, y las otras en
el piso 4.
canal
push button
Para completar el circuito, conecta
las patitas del push button del
“piso 4” al lado positivo de la pila. En
este caso, toda la línea vertical roja
irá conectada a la pila. Por tanto,
deberás conectar con un cable las
patitas del push button a cualquier
perforación de la línea vertical roja.
push bu
