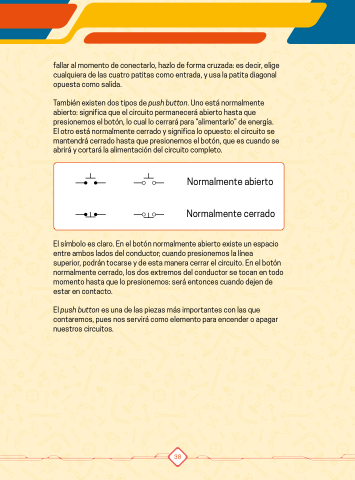

fallar al momento de conectarlo, hazlo de forma cruzada: es decir, elige
cualquiera de las cuatro patitas como entrada, y usa la patita diagonal
opuesta como salida.
También existen dos tipos de push button. Uno está normalmente
abierto: significa que el circuito permanecerá abierto hasta que
presionemos el botón, lo cual lo cerrará para “alimentarlo” de energía.
El otro está normalmente cerrado y significa lo opuesto: el circuito se
mantendrá cerrado hasta que presionemos el botón, que es cuando se
abrirá y cortará la alimentación del circuito completo.
Normalmente abierto
Normalmente cerrado
El símbolo es claro. En el botón normalmente abierto existe un espacio
entre ambos lados del conductor; cuando presionemos la línea
superior, podrán tocarse y de esta manera cerrar el circuito. En el botón
normalmente cerrado, los dos extremos del conductor se tocan en todo
momento hasta que lo presionemos: será entonces cuando dejen de
estar en contacto.
El push button es una de las piezas más importantes con las que
contaremos, pues nos servirá como elemento para encender o apagar
nuestros circuitos.
