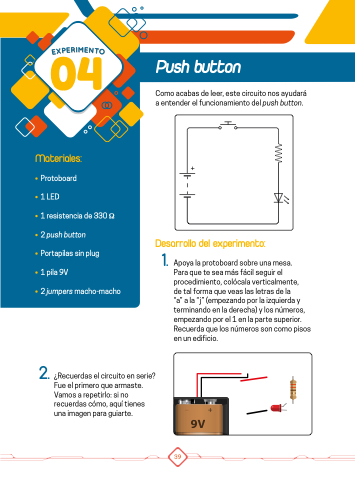

04 Push button
Como acabas de leer, este circuito nos ayudará
a entender el funcionamiento del push button.
Materiales:
• Protoboard
• 1 LED
• 1 resistencia de 330 Ω
• 2 push button
• Portapilas sin plug
• 1 pila 9V
• 2 jumpers macho-macho
+
Desarrollo del experimento:
1. Apoya la protoboard sobre una mesa.
Para que te sea más fácil seguir el
procedimiento, colócala verticalmente,
de tal forma que veas las letras de la
“a” a la “j” (empezando por la izquierda y
terminando en la derecha) y los números,
empezando por el 1 en la parte superior.
Recuerda que los números son como pisos
en un edificio.
2. ¿Recuerdas el circuito en serie?
Fue el primero que armaste.
Vamos a repetirlo: si no
recuerdas cómo, aquí tienes
una imagen para guiarte.
39
