P. 59
07
Materiales:
• Tarjeta Arduino Uno
• Cable de descarga
• LED
• Resistencia 330 Ω
• Protoboard
• Cables (jumpers) macho-
macho
2. Para empezar a programar,
declara una variable de
tipo entero de nombre LED.
Después, indica a void setup
() cómo funcionará el pin de
salida de la tarjeta Arduino.
Como usaremos un PWM para
variar la intensidad del LED,
en este caso usaremos el pin
número 3. El inicio del programa
debe quedar así:

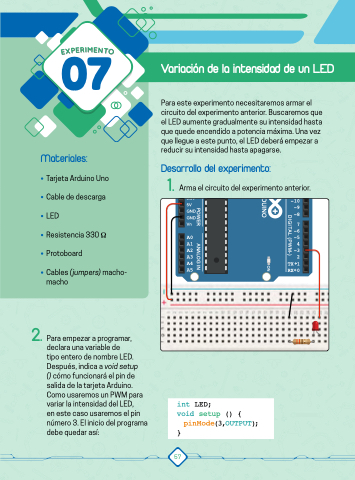

Variación de la intensidad de un LED
Para este experimento necesitaremos armar el
circuito del experimento anterior. Buscaremos que
el LED aumente gradualmente su intensidad hasta
que quede encendido a potencia máxima. Una vez
que llegue a este punto, el LED deberá empezar a
reducir su intensidad hasta apagarse.
L
Desarrollo del experimento:
1. Arma el circuito del experimento anterior.
IOREF
RESET
3.3V
5V
GND
RX ARDUINO
GND
Vn
A0
A1
A2
A3
A4
POWER ANALOG IN
A5
TX ON
AREF
GND
13
12
-11
-10
-9
-8
DIGITAL (PWM-)
7
-6
-5
4
-3
2
TX 1
RX 0
int LED;
void setup () {
pinMode(3,OUTPUT);
}
57
