P. 73
09

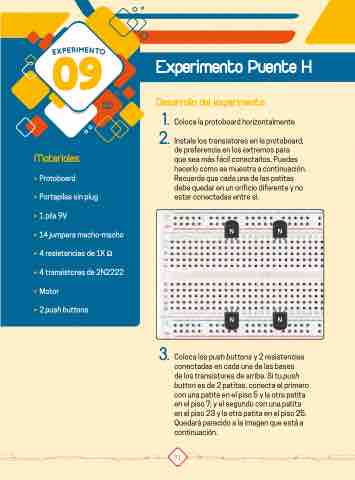

Experimento Puente H
Desarrollo del experimento:
1. Coloca la protoboard horizontalmente.
2. Instala los transistores en la protoboard,
de preferencia en los extremos para
que sea más fácil conectarlos. Puedes
hacerlo como se muestra a continuación.
Recuerda que cada una de las patitas
debe quedar en un orificio diferente y no
estar conectadas entre sí.
Materiales:
• Protoboard
• Portapilas sin plug
• 1 pila 9V
• 14 jumpers macho-macho
• 4 resistencias de 1K Ω
• 4 transistores de 2N2222
• Motor
• 2 push buttons
N N
N N
3. Coloca los push buttons y 2 resistencias
conectadas en cada una de las bases
de los transistores de arriba. Si tu push
N N
button es de 2 patitas, conecta el primero
con una patita en el piso 5 y la otra patita
en el piso 7; y el segundo con una patita
en el piso 23 y la otra patita en el piso 25.
Quedará parecido a la imagen que está a
continuación.
71
