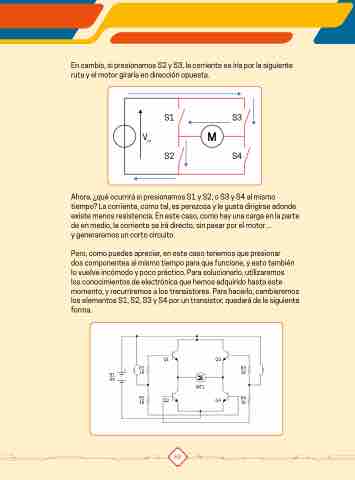

En cambio, si presionamos S2 y S3, la corriente se iría por la siguiente
ruta y el motor giraría en dirección opuesta.
S1
S3
Vin
M
S2
S4
Ahora, ¿qué ocurrirá si presionamos S1 y S2, o S3 y S4 al mismo
tiempo? La corriente, como tal, es perezosa y le gusta dirigirse adonde
existe menos resistencia. En este caso, como hay una carga en la parte
de en medio, la corriente se irá directo, sin pasar por el motor…
y generaremos un corto circuito.
Pero, como puedes apreciar, en este caso tenemos que presionar
dos componentes al mismo tiempo para que funcione, y esto también
lo vuelve incómodo y poco práctico. Para solucionarlo, utilizaremos
los conocimientos de electrónica que hemos adquirido hasta este
momento, y recurriremos a los transistores. Para hacerlo, cambiaremos
los elementos S1, S2, S3 y S4 por un transistor; quedará de la siguiente
forma.
Q1
Q3
+ R1
1K
R3
1K
B1
9V
M
MT1
R2
1K
Q2
Q4
R4
1K
