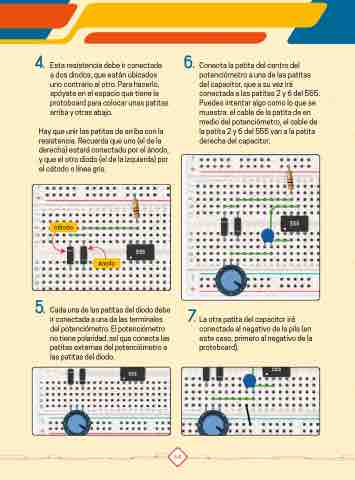

4. Esta resistencia debe ir conectada
a dos diodos, que están ubicados
uno contrario al otro. Para hacerlo,
apóyate en el espacio que tiene la
protoboard para colocar unas patitas
arriba y otras abajo.
Hay que unir las patitas de arriba con la
resistencia. Recuerda que uno (el de la
derecha) estará conectado por el ánodo,
y que el otro diodo (el de la izquierda) por
el cátodo o línea gris.
555 6. 555 cátodo
555 ánodo
5. Cada una de las patitas del diodo debe
ir conectada a una de las terminales
del potenciómetro. El potenciómetro
no tiene polaridad, así que conecta las
patitas externas del potenciómetro a
7. las patitas del diodo.
555
555 555
555
64
Conecta la patita del centro del
potenciómetro a una de las patitas
del capacitor, que a su vez irá
conectada a las patitas 2 y 6 del 555.
Puedes intentar algo como lo que se
muestra: el cable de la patita de en
medio del potenciómetro, el cable de
la patita 2 y 6 del 555 van a la patita
derecha del capacitor.
555
555
La otra patita del capacitor irá
conectada al negativo de la pila (en
este caso, primero al negativo de la
protoboard).
