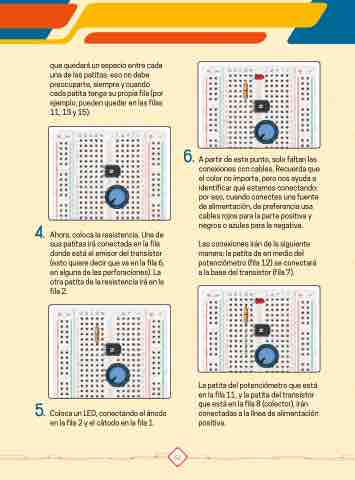

que quedará un espacio entre cada
una de las patitas: eso no debe
preocuparte, siempre y cuando
cada patita tenga su propia fila (por
ejemplo, pueden quedar en las filas
N
11, 13 y 15).
6. N
4. N
Ahora, coloca la resistencia. Una de
sus patitas irá conectada en la fila
donde está el emisor del transistor
(esto quiere decir que va en la fila 6,
en alguna de las perforaciones). La
otra patita de la resistencia irá en la
fila 2.
N
N
N
5. Coloca un LED, conectando el ánodo
en la fila 2 y el cátodo en la fila 1.
N
52
N
A partir de este punto, solo faltan las
conexiones con cables, Recuerda que
el color no importa, pero nos ayuda a
identificar qué estamos conectando:
por eso, cuando conectes una fuente
de alimentación, de preferencia usa
cables rojos para la parte positiva y
negros o azules para la negativa.
N N
Las conexiones irán de la siguiente
manera: la patita de en medio del
potenciómetro (fila 12) se conectará
a la base del transistor (fila 7).
N N
La patita del potenciómetro que está
en la fila 11, y la patita del transistor
que está en la fila 8 (colector), irán
conectadas a la línea de alimentación
positiva.N N
