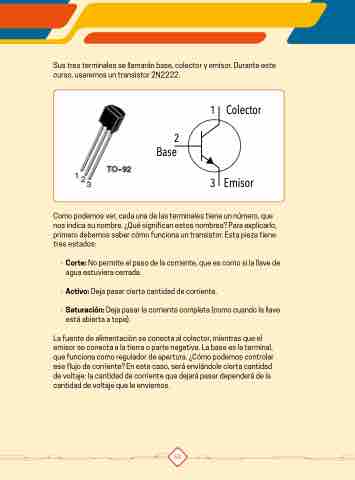

Sus tres terminales se llamarán base, colector y emisor. Durante este
curso, usaremos un transistor 2N2222.
1
Colector
2
Base
3
Emisor
Como podemos ver, cada una de las terminales tiene un número, que
nos indica su nombre. ¿Qué significan estos nombres? Para explicarlo,
primero debemos saber cómo funciona un transistor. Esta pieza tiene
tres estados:
• Corte: No permite el paso de la corriente, que es como si la llave de
agua estuviera cerrada.
• Activo: Deja pasar cierta cantidad de corriente.
• Saturación: Deja pasar la corriente completa (como cuando la llave
está abierta a tope).
La fuente de alimentación se conecta al colector, mientras que el
emisor se conecta a la tierra o parte negativa. La base es la terminal,
que funciona como regulador de apertura. ¿Cómo podemos controlar
ese flujo de corriente? En este caso, será enviándole cierta cantidad
de voltaje: la cantidad de corriente que dejará pasar dependerá de la
cantidad de voltaje que le enviemos.
