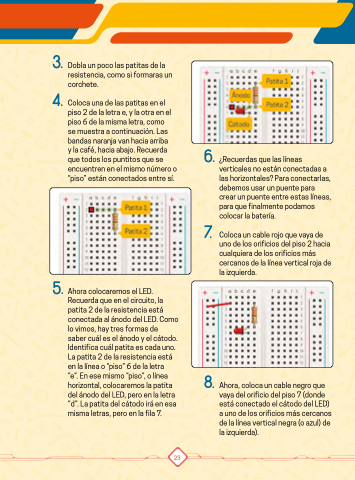

3. 4. Dobla un poco las patitas de la
resistencia, como si formaras un
corchete.
Coloca una de las patitas en el
piso 2 de la letra e, y la otra en el
piso 6 de la misma letra, como
se muestra a continuación. Las
bandas naranja van hacia arriba
y la café, hacia abajo. Recuerda
que todos los puntitos que se
encuentren en el mismo número o
“piso” están conectados entre sí.
6. ¿Recuerdas que las líneas
verticales no están conectadas a
las horizontales? Para conectarlas,
debemos usar un puente para
crear un puente entre estas líneas,
para que finalmente podamos
colocar la batería.
7. Coloca un cable rojo que vaya de
uno de los orificios del piso 2 hacia
cualquiera de los orificios más
cercanos de la línea vertical roja de
la izquierda.
5. Ahora colocaremos el LED.
Recuerda que en el circuito, la
patita 2 de la resistencia está
conectada al ánodo del LED. Como
lo vimos, hay tres formas de
saber cuál es el ánodo y el cátodo.
Identifica cuál patita es cada uno.
La patita 2 de la resistencia está
en la línea o “piso” 6 de la letra
“e”. En ese mismo “piso”, o línea
horizontal, colocaremos la patita
del ánodo del LED, pero en la letra
8. “d”. La patita del cátodo irá en esa
misma letras, pero en la fila 7.
Ahora, coloca un cable negro que
vaya del orificio del piso 7 (donde
está conectado el cátodo del LED)
a uno de los orificios más cercanos
de la línea vertical negra (o azul) de
la izquierda).
