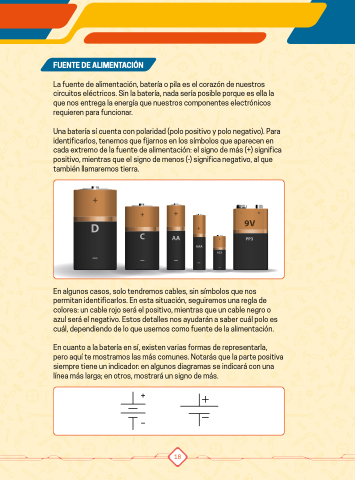

FUENTE DE ALIMENTACIÓN
La fuente de alimentación, batería o pila es el corazón de nuestros
circuitos eléctricos. Sin la batería, nada sería posible porque es ella la
que nos entrega la energía que nuestros componentes electrónicos
requieren para funcionar.
Una batería sí cuenta con polaridad (polo positivo y polo negativo). Para
identificarlos, tenemos que fijarnos en los símbolos que aparecen en
cada extremo de la fuente de alimentación: el signo de más (+) significa
positivo, mientras que el signo de menos (-) significa negativo, al que
también llamaremos tierra.
En algunos casos, solo tendremos cables, sin símbolos que nos
permitan identificarlos. En esta situación, seguiremos una regla de
colores: un cable rojo será el positivo, mientras que un cable negro o
azul será el negativo. Estos detalles nos ayudarán a saber cuál polo es
cuál, dependiendo de lo que usemos como fuente de la alimentación.
En cuanto a la batería en sí, existen varias formas de representarla,
pero aquí te mostramos las más comunes. Notarás que la parte positiva
siempre tiene un indicador: en algunos diagramas se indicará con una
línea más larga; en otros, mostrará un signo de más.
