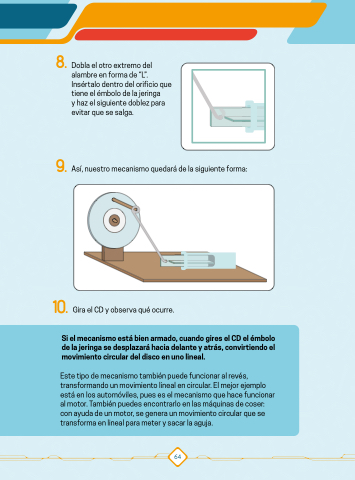

8. Dobla el otro extremo del
alambre en forma de “L”.
Insértalo dentro del orificio que
tiene el émbolo de la jeringa
y haz el siguiente doblez para
evitar que se salga.
9. Así, nuestro mecanismo quedará de la siguiente forma:
1 cm
1 cm
10. Gira el CD y observa qué ocurre.
Si el mecanismo está bien armado, cuando gires el CD el émbolo
de la jeringa se desplazará hacia delante y atrás, convirtiendo el
movimiento circular del disco en uno lineal.
Este tipo de mecanismo también puede funcionar al revés,
transformando un movimiento lineal en circular. El mejor ejemplo
está en los automóviles, pues es el mecanismo que hace funcionar
al motor. También puedes encontrarlo en las máquinas de coser:
con ayuda de un motor, se genera un movimiento circular que se
transforma en lineal para meter y sacar la aguja.
