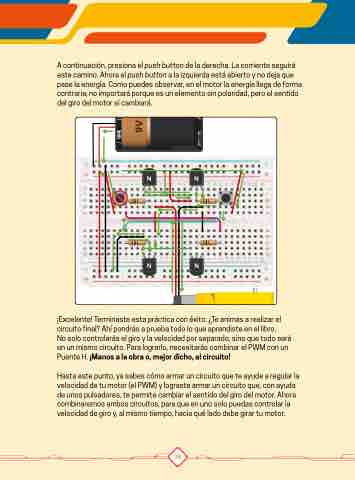

A continuación, presiona el push button de la derecha. La corriente seguirá
este camino. Ahora el push button a la izquierda está abierto y no deja que
pase la energía. Como puedes observar, en el motor la energía llega de forma
contraria; no importará porque es un elemento sin polaridad, pero el sentido
del giro del motor sí cambiará.
N N
N N
¡Excelente! Terminaste esta práctica con éxito. ¿Te animas a realizar el
circuito final? Ahí pondrás a prueba todo lo que aprendiste en el libro.
No solo controlarás el giro y la velocidad por separado, sino que todo será
en un mismo circuito. Para lograrlo, necesitarás combinar el PWM con un
Puente H. ¡Manos a la obra o, mejor dicho, al circuito!
Hasta este punto, ya sabes cómo armar un circuito que te ayude a regular la
velocidad de tu motor (el PWM) y lograste armar un circuito que, con ayuda
de unos pulsadores, te permite cambiar el sentido del giro del motor. Ahora
combinaremos ambos circuitos, para que en uno solo puedas controlar la
velocidad de giro y, al mismo tiempo, hacia qué lado debe girar tu motor.
