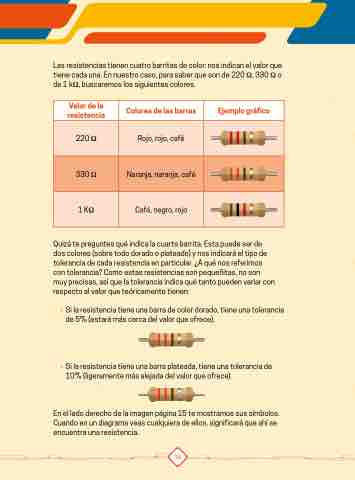

Las resistencias tienen cuatro barritas de color: nos indican el valor que
tiene cada una. En nuestro caso, para saber que son de 220 Ω, 330 Ω o
de 1 kΩ, buscaremos los siguientes colores.
Valor de la
resistencia Colores de las barras Ejemplo gráfico
220 Ω Rojo, rojo, café
330 Ω Naranja, naranja, café
1 KΩ Café, negro, rojo
Quizá te preguntes qué indica la cuarta barrita. Esta puede ser de
dos colores (sobre todo dorado o plateado) y nos indicará el tipo de
tolerancia de cada resistencia en particular. ¿A qué nos referimos
con tolerancia? Como estas resistencias son pequeñitas, no son
muy precisas, así que la tolerancia indica qué tanto pueden variar con
respecto al valor que teóricamente tienen:
• Si la resistencia tiene una barra de color dorado, tiene una tolerancia
de 5% (estará más cerca del valor que ofrece).
• Si la resistencia tiene una barra plateada, tiene una tolerancia de
10% (ligeramente más alejada del valor que ofrece).
En el lado derecho de la imagen página 15 te mostramos sus símbolos.
Cuando en un diagrama veas cualquiera de ellos, significará que ahí se
encuentra una resistencia.
