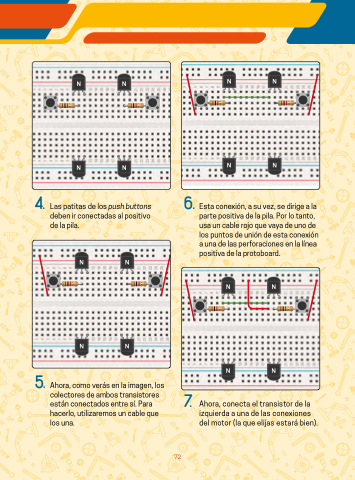

4. Las patitas de los push buttons
N N
deben ir conectadas al positivo
N N
de la pila.
6. N N
N N
N N
N N
N N
N N
5. Ahora, como verás en la imagen, los
colectores de ambos transistores
N N
N N
N N están conectados entre sí. Para
7. hacerlo, utilizaremos un cable que
los una.
N N
72
N N
N N
N N
N N
Esta conexión, a su vez, se dirige a la
parte positiva de la pila. Por lo tanto,
N N
N N
usa un cable rojo que vaya de uno de
los puntos de unión de esta conexión
a una de las perforaciones en la línea
positiva de la protoboard.
N N
N N
N N
N N
N N
N N
Ahora, conecta el transistor de la
N N
N N
izquierda a una de las conexiones
del motor (la que elijas estará bien).
N N
N N
