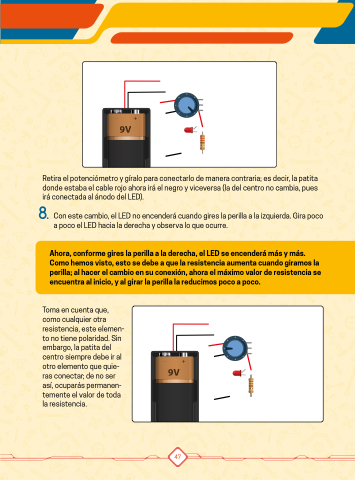

Retira el potenciómetro y gíralo para conectarlo de manera contraria; es decir, la patita
donde estaba el cable rojo ahora irá el negro y viceversa (la del centro no cambia, pues
irá conectada al ánodo del LED).
8. Con este cambio, el LED no encenderá cuando gires la perilla a la izquierda. Gira poco
a poco el LED hacia la derecha y observa lo que ocurre.
Ahora, conforme gires la perilla a la derecha, el LED se encenderá más y más.
Como hemos visto, esto se debe a que la resistencia aumenta cuando giramos la
perilla; al hacer el cambio en su conexión, ahora el máximo valor de resistencia se
encuentra al inicio, y al girar la perilla la reducimos poco a poco.
Toma en cuenta que,
como cualquier otra
resistencia, este elemen-
to no tiene polaridad. Sin
embargo, la patita del
centro siempre debe ir al
otro elemento que quie-
ras conectar; de no ser
así, ocuparás permanen-
temente el valor de toda
la resistencia.
