05

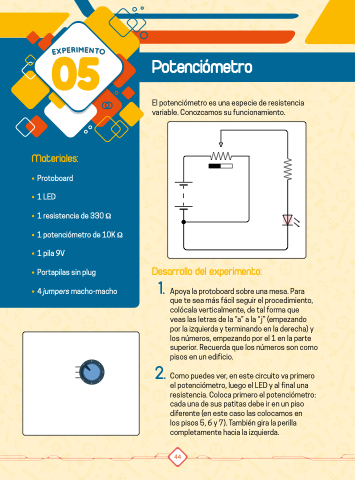

Potenciómetro
El potenciómetro es una especie de resistencia
variable. Conozcamos su funcionamiento.
Materiales:
• Protoboard
• 1 LED
• 1 resistencia de 330 Ω
• 1 potenciómetro de 10K Ω
• 1 pila 9V
• Portapilas sin plug
• 4 jumpers macho-macho
+
Desarrollo del experimento:
1. Apoya la protoboard sobre una mesa. Para
que te sea más fácil seguir el procedimiento,
colócala verticalmente, de tal forma que
veas las letras de la “a” a la “j” (empezando
por la izquierda y terminando en la derecha) y
los números, empezando por el 1 en la parte
superior. Recuerda que los números son como
pisos en un edificio.
2. Como puedes ver, en este circuito va primero
el potenciómetro, luego el LED y al final una
resistencia. Coloca primero el potenciómetro:
cada una de sus patitas debe ir en un piso
diferente (en este caso las colocamos en
los pisos 5, 6 y 7). También gira la perilla
completamente hacia la izquierda.
