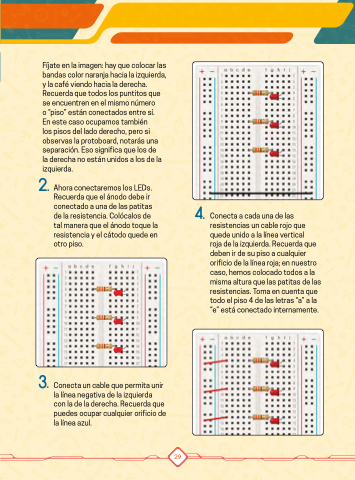

Fíjate en la imagen: hay que colocar las
bandas color naranja hacia la izquierda,
y la café viendo hacia la derecha.
Resistencia 1
Recuerda que todos los puntitos que
se encuentren en el mismo número
o “piso” están conectados entre sí.
Resistencia 2
En este caso ocupamos también
los pisos del lado derecho, pero si
observas la protoboard, notarás una
Resistencia 3
separación. Eso significa que los de
la derecha no están unidos a los de la
izquierda.
2. Ahora conectaremos los LEDs.
Recuerda que el ánodo debe ir
conectado a una de las patitas
de la resistencia. Colócalos de
tal manera que el ánodo toque la
resistencia y el cátodo quede en
otro piso.
4. tencia 1
tencia 2
tencia 3
3. Conecta un cable que permita unir
la línea negativa de la izquierda
con la de la derecha. Recuerda que
puedes ocupar cualquier orificio de
la línea azul.
29
Conecta a cada una de las
resistencias un cable rojo que
quede unido a la línea vertical
roja de la izquierda. Recuerda que
deben ir de su piso a cualquier
orificio de la línea roja; en nuestro
caso, hemos colocado todos a la
misma altura que las patitas de las
resistencias. Toma en cuenta que
todo el piso 4 de las letras “a” a la
“e” está conectado internamente.
