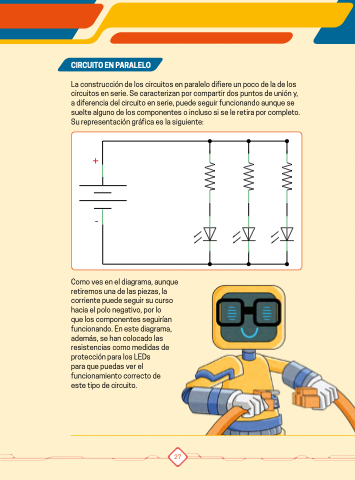

CIRCUITO EN PARALELO
La construcción de los circuitos en paralelo difiere un poco de la de los
circuitos en serie. Se caracterizan por compartir dos puntos de unión y,
a diferencia del circuito en serie, puede seguir funcionando aunque se
suelte alguno de los componentes o incluso si se le retira por completo.
Su representación gráfica es la siguiente:
+
Como ves en el diagrama, aunque
retiremos una de las piezas, la
corriente puede seguir su curso
hacia el polo negativo, por lo
que los componentes seguirían
funcionando. En este diagrama,
además, se han colocado las
resistencias como medidas de
protección para los LEDs
para que puedas ver el
funcionamiento correcto de
este tipo de circuito.
